概述

設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004

用途

EG6K41F(無襯里)、EG6K41Fs(襯氟塑料)氣動隔膜閥(常開型)專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里和隔膜材料）
壓力等級：0.6、1.0、1.6

測試

襯里層：電火花檢測
實驗與檢驗按BS6755標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
材料：閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、氟塑料隔膜：氟塑料
閥瓣：鑄鐵、碳鋼氣缸：鋁合金、碳鋼氣動薄膜：橡膠閥桿：碳鋼、不銹鋼手輪：鑄鐵

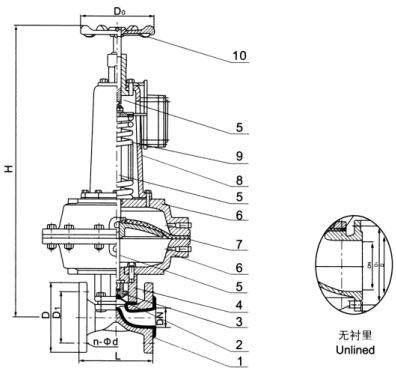

部件列表：1、閥體2、隔膜3、閥瓣4、閥蓋5、上中下閥桿6、氣缸7、氣動薄膜8、彈簧蓋9、彈簧10、手輪
EG6K41F(無襯里)、EG6K41Fs(襯氟塑料)氣動隔膜閥(常開型)

DN	公稱壓力	工作壓力	L	D	D1	n-Фd	f	H	D0	B	代號	氣源壓力	氣源接頭	耗氣量	重量
15	1.6	1.6	108	95	65	4-13.5	2
20			117	105	75	4-13.5	2	343	140	168	68	0.3	1/8	163.87	6.3
25			127	115	85	4-13.5	2	345	140	168	68	0.3～0.4	1/8	196.65	7.3
32			146	140	100	4-17.5	2	363	140	260	68	0.3～0.4	1/8	229.4	8.3
40			259	150	110	4-17.5	2	430	140	260	69	0.3～0.4	1/4	1458.7	14.3
50			190	165	125	4-17.5	2	575	140	260	70	0.3～0.4	1/4	3162.7	26
65	1.0	1.0	216	185	145	4-17.5	2	588	140	260	70	0.3～0.4	1/4	3243	30.8
80			254	200	160	8-17.5	2	769	165	425	71	0.4～0.5	3/8	6636.8	64.9
100			305	220	180	8-17.5	2	816	280	425	71	0.4～0.5	3/8	6948	70.3
125			356	250	210	8-17.5	3	820	280	425	71	0.4～0.5	3/8	7374.2	80.7
150			406	285	240	8-22	3	920	280	549	72	0.5	3/8	10652	131.2
200		0.6	521	340	295	8-22	3	1010	280	549	72	0.6	3/8	16715	212
250		0.6	635	395	350	12-22	5

注：1.氣動隔膜閥門尚可附裝反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。
2.氣動閥門的反饋信號采用無觸點傳感技術。
3.采用薄膜式氣缸替代活塞式氣缸，排除了活塞環易損漏而導致無法啟閉閥門的弊端
4.當氣源發生故障時，可操作手輪使閥門開啟。
1.氣動隔膜閥可根據不同的介質和操作壓力，按下表選擇不同規格的執行機構，以達到最理想的使用效果。
2.下表中帶★標記的為本廠基型配置產品。
3.當用戶不提出要求時，氣動隔膜閥的密封壓力一般調試為0.66MPa，只有LP＜0.6MPa的閥門，其密封壓力按表中的LP值進行調試。
4.表中的OP為氣源操作壓力，LP為管道壓力。
EG6K41F(無襯里)、EG6K41Fs(襯氟塑料)氣動隔膜閥(常開型)

氣動裝置型式、代號及適用范圍

公稱通徑	工況條件	氣動裝置操作壓力范圍
公稱通徑	工況條件	ES67	ES68	ES69	ES70	ES71	ES72	ES73
20	OP		0.34	0.2
20	LP		1.0★	1.0
25	OP		0.5		0.18
25	LP		0.1★		1.0
32	OP
32	LP
40	OP		0.6	0.4	0.21
40	LP		0.6	1.0★	1.0
50	OP		0.6	0.44	0.35	0.19
50	LP		0.25	1.0	1.0★	1.0
65	OP			0.6	0.46	0.25
65	LP			1.0	1.0★	1.0
80	OP				0.54	0.4	0.21
80	LP				1.0	1.0★	1.0
100	OP				0.6	0.52	0.30
100	LP				0.6	1.0★	1.0
125	OP				0.6	0.6	0.4
125	LP				0.35	1.0	1.0
150	OP					0.6	0.44
150	LP					0.6	0.7★
200	OP						0.6
200	LP						0.6★
250	OP
250	LP

外形尺寸和參考質量

代號w	ES67		ES68		ES69		ES70		ES71		ES72		ES73
D0w			140		140		165		280		280		483
Bw			168		260		318		425		459		749
DN	H	Kg	H	Kg	H	Kg	H	Kg	H	Kg	H	Kg		H	Kg
20	149	3.5	266	7.5
25	153	4.5	358	8	404	13.5
32			374	10.5	424	17
40			388	12	434	16.5
50			411	15.5	534	20	579	25.5
65					550	26.5	595	31
80					573	33	604	37	772	59.5
100					600	42	644	48.5	810	70.5
125							662	56.5	829	78	883	152
150									889	105	953	129
200											1027	211		1267	284
250														1333	353

注：表中重均為短結構閥體。

氣動裝置在不同通徑閥門上的耗氣量及氣管接頭尺寸

DN	ES53 ES60 ES67		ES54 ES61 ES68		ES62		ES55 ES69		ES63		ES56 ES70
DN	In3	cm3	In3	cm3	In3	cm3	In3	cm3	In3	cm3	In3	cm3
20	2.2	36.05	10	163.87
25	2.5	40.97	12	196.65	70	1147.1	70	1147.1
32			14	229.4	83	1360.1	74	1212.6
40			16	262.19	87	1425.7	89	1458.4
50			20	327.74	91	1491.2	85	1392.9	175	2884.1	193	3162.7
65					96	1573.5	90	1474.8	186	3047.9	204	3342.9
80					102	1671.5	97	1589.5	198	3244.7	215	3523.7
100					110	1802.6			210	3441.3	227	3719.8
125									222	3637.9	239	3916.5
150
200
250
氣源接頭	RC1/8				RC1/8

DN	ES64		ES57 ES71		ES65		ES58 ES72		ES66		ES73
DN	In3	cm3	In3	cm3	In3	cm3	In3	cm3	In3	cm3	In3	cm3
20
25
32
40
50
65
80	405	6636.7	405	6636.7
100	425	6946.5	425	6918.1			650	10651.6
125	454	7439.7	450	7374.7	700	11470.9	650	10651.6
150	478	7980.5	475	7783.8	910	14912.1	650	10651.6	3000	49161	2000
200					1020	16714.7	650	10651.6	3000	49161	2400	32774
250							650	10651.6	3000	49161	2400	339328.89328.8
氣源接頭	RC3/8								RC1/2		RC3/8

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的EG6K41F(無襯里)、EG6K41Fs(襯氟塑料)氣動隔膜閥(常開型)性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
